Автоматический выключатель

Линейка автоматических выключателей

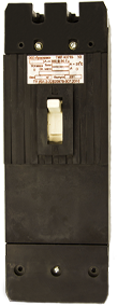

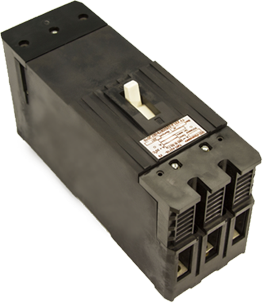

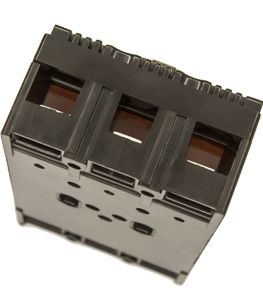

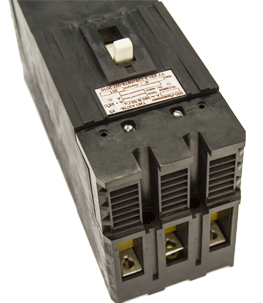

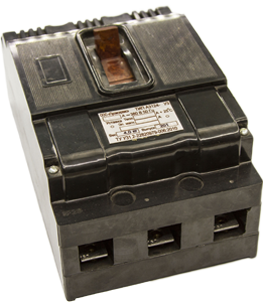

Автоматические выключатели серии А-3124 и А-3716 - это механические коммутационные аппараты, способные включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких как токи короткого замыкания. Уставка РЦТ равна 1,15 номинального тока расцепителя и в условиях эксплуатации не регулируется.

Автоматические выключатели в зоне перегрузки срабатывают с обратно зависимой от тока выдержкой времени, а в зоне короткого замыкания - без выдержки времени.

Доступные исполнения номинального тока теплового расцепителя:

15А 20А 25А 30А 40А 50А 60А 80А 100А 120А 160А

*значения тепловых расцепителей, не соответствующие стандартным значениям, обсуждаются индивидуально при оформлении заказа

Технические характеристики А-3124 А-3716
Номинальное напряжение, В 380 380
Род тока переменный переменный
Частота, Гц 50 50
Номинальный ток, А 250 160
Номинальный ток теплового расцепителя, А 16-250 16-160
Уставка по току сробатывания электромагнитного расцепителя, А 160-1600 160-1600
Исполнение стационарное стационарное
Сопротивление изоляции выключателя, МОм не менее 0,5 не менее 0,5
